Refaire l’électricité d’une maison ancienne ou équiper une construction neuve ne se résume pas à chiffrer des mètres de câble. Le cadre réglementaire français impose des documents techniques précis, des protections normées et un devoir de conseil de la part du professionnel qui intervient. Négliger l’un de ces volets expose à un refus de conformité, à un défaut d’assurance ou à un raccordement bloqué.
Schéma unifilaire et plan de position : les documents qui conditionnent la conformité électrique
La plupart des propriétaires qui engagent une rénovation électrique concentrent leur attention sur le tableau, les prises et les points lumineux. Les retours de terrain montrent pourtant que les défauts de documentation figurent parmi les premiers motifs de non-conformité lors d’une inspection.
A lire aussi : Tout savoir sur la rénovation et l'amélioration de votre habitat pour plus de confort
Deux documents reviennent systématiquement dans les exigences : le schéma unifilaire, qui représente chaque circuit avec son calibre de protection, et le plan de position, qui localise physiquement les équipements dans chaque pièce. Sans ces pièces, un organisme de contrôle ne peut pas émettre un procès-verbal positif, même si l’installation est techniquement correcte.
Un professionnel compétent sur electriciret.fr intègre la production de ces schémas dans son périmètre d’intervention, ce qui évite de découvrir leur absence le jour du passage du vérificateur.
A lire également : Tout savoir sur Hacoo : navigation mobile, expérience d'achat et fonctionnement du site

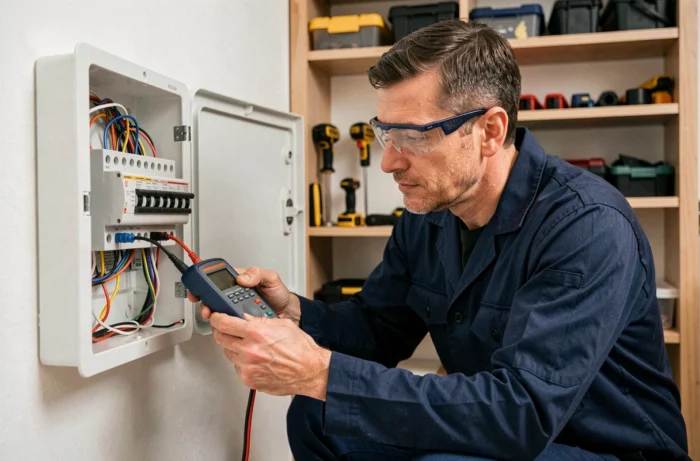

Le repérage insuffisant des circuits au tableau est un autre écart fréquent. Chaque disjoncteur doit être étiqueté de façon lisible, en correspondance directe avec le schéma unifilaire. Un tableau « propre » mais non repéré sera signalé comme non conforme.
Rénovation électrique et norme NF C 15-100 : les protections à vérifier en priorité
La norme NF C 15-100 encadre l’ensemble des installations électriques dans les logements neufs et rénovés. En rénovation, la tendance métier consiste à prioriser la sécurité structurelle avant la finition : mise à la terre, remplacement des anciens fusibles par des disjoncteurs, ajout de différentiels 30 mA et remise en ordre du tableau.
Les fusibles à cartouche, encore présents dans de nombreuses maisons anciennes, ne sont plus autorisés par la norme actuelle. Leur remplacement par des disjoncteurs divisionnaires est un préalable à toute mise en conformité.
Protections différentielles et mise à la terre
L’interrupteur différentiel 30 mA protège les personnes contre les contacts indirects. Son absence ou son sous-dimensionnement fait partie des défaillances les plus relevées lors des inspections. Chaque groupe de circuits doit être couvert par un différentiel adapté (type A pour les circuits spécialisés comme la plaque de cuisson, type AC pour l’éclairage et les prises courantes).
Sans mise à la terre fonctionnelle, les différentiels ne remplissent pas leur rôle. Sur une maison ancienne, vérifier la continuité du conducteur de terre est la première action à mener, avant même d’ouvrir le tableau.
- Contrôler la présence et l’état du piquet ou de la boucle de terre, puis mesurer la résistance de la prise de terre
- Remplacer les fusibles par des disjoncteurs divisionnaires calibrés selon la section des conducteurs existants
- Installer au minimum un interrupteur différentiel 30 mA de type A et un de type AC, conformément à la norme NF C 15-100
- Étiqueter chaque départ au tableau en cohérence avec le schéma unifilaire mis à jour
Devoir de conseil de l’électricien : une obligation juridique souvent ignorée
L’électricien professionnel est soumis à une double obligation : une obligation de résultat sur la conformité de l’installation, et un devoir de conseil envers le client sur les choix techniques et réglementaires. Cette responsabilité a été confirmée par la jurisprudence.
En pratique, cela signifie que le professionnel doit alerter le maître d’ouvrage si le cahier des charges est insuffisant, si la puissance souscrite ne correspond pas aux équipements prévus, ou si des travaux complémentaires sont nécessaires pour atteindre la conformité. Un simple devis listant du matériel ne suffit pas à remplir cette obligation.
Ce que le devoir de conseil change pour le particulier
Un propriétaire qui demande « juste le remplacement du tableau » peut se retrouver avec une installation partiellement conforme si l’électricien n’a pas signalé, par exemple, l’absence de liaison équipotentielle dans la salle de bain ou un circuit encastré en fil souple non protégé. En cas de sinistre, l’assureur pourra se retourner contre le professionnel qui n’a pas exercé son devoir de conseil, mais le propriétaire subira les conséquences immédiates.
Pour se prémunir, il est utile de demander un compte rendu écrit après chaque visite technique, détaillant les constats, les préconisations et les réserves éventuelles. Ce document constitue une trace du conseil délivré.
Raccordement au réseau et validation Consuel : les étapes qui bloquent les chantiers
Le raccordement d’une installation neuve ou entièrement rénovée passe par une demande auprès du gestionnaire de réseau et, en parallèle, par l’obtention d’une attestation de conformité délivrée par le Consuel (Comité national pour la sécurité des usagers de l’électricité).
Le Consuel vérifie que l’installation respecte la norme en vigueur et que les documents obligatoires sont complets. Le schéma unifilaire, le plan de position et le bon repérage du tableau sont examinés. Une attestation refusée retarde le raccordement et donc la mise sous tension du logement.
Les retours terrain divergent sur les délais de traitement selon les régions, mais le blocage le plus fréquent reste documentaire : dossier incomplet, schéma absent ou incohérent avec l’installation réelle. Anticiper la constitution du dossier Consuel dès le début du chantier, et non en fin de travaux, réduit considérablement le risque de refus.
- Constituer le dossier Consuel dès la phase de conception, avec schéma unifilaire et plan de position à jour
- Vérifier la cohérence entre la puissance demandée au gestionnaire de réseau et le dimensionnement du disjoncteur d’abonné
- Conserver les attestations de conformité du matériel installé (appareillage, câbles, tableau) pour les joindre au dossier
La rénovation électrique engage des responsabilités partagées entre le propriétaire et le professionnel. Se focaliser uniquement sur le budget au mètre carré revient à ignorer les points qui, concrètement, déterminent si l’installation sera validée, assurée et raccordée dans les délais prévus.
